Sd.Kfz. 131 Marder II Dragon 1/35

Message par Panzart »

Salut les poteaux

Tout est dans le titre, la référence Dragon est 6262 et j'ajoute le set Voyager Model référence 35131

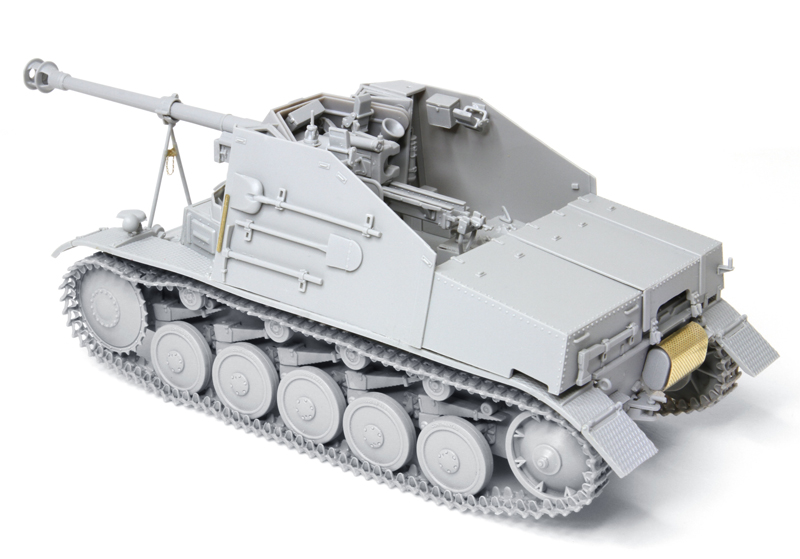

La présentation va être succincte le kit date de 2006 et les montages nombreux, place aux tofs.




Voilà pour la présentation, je vous avais prévenu :mrgreen: Le set Voyager est assez chargé donc je suis le pas à pas de la notice en commençant par le rack radio.

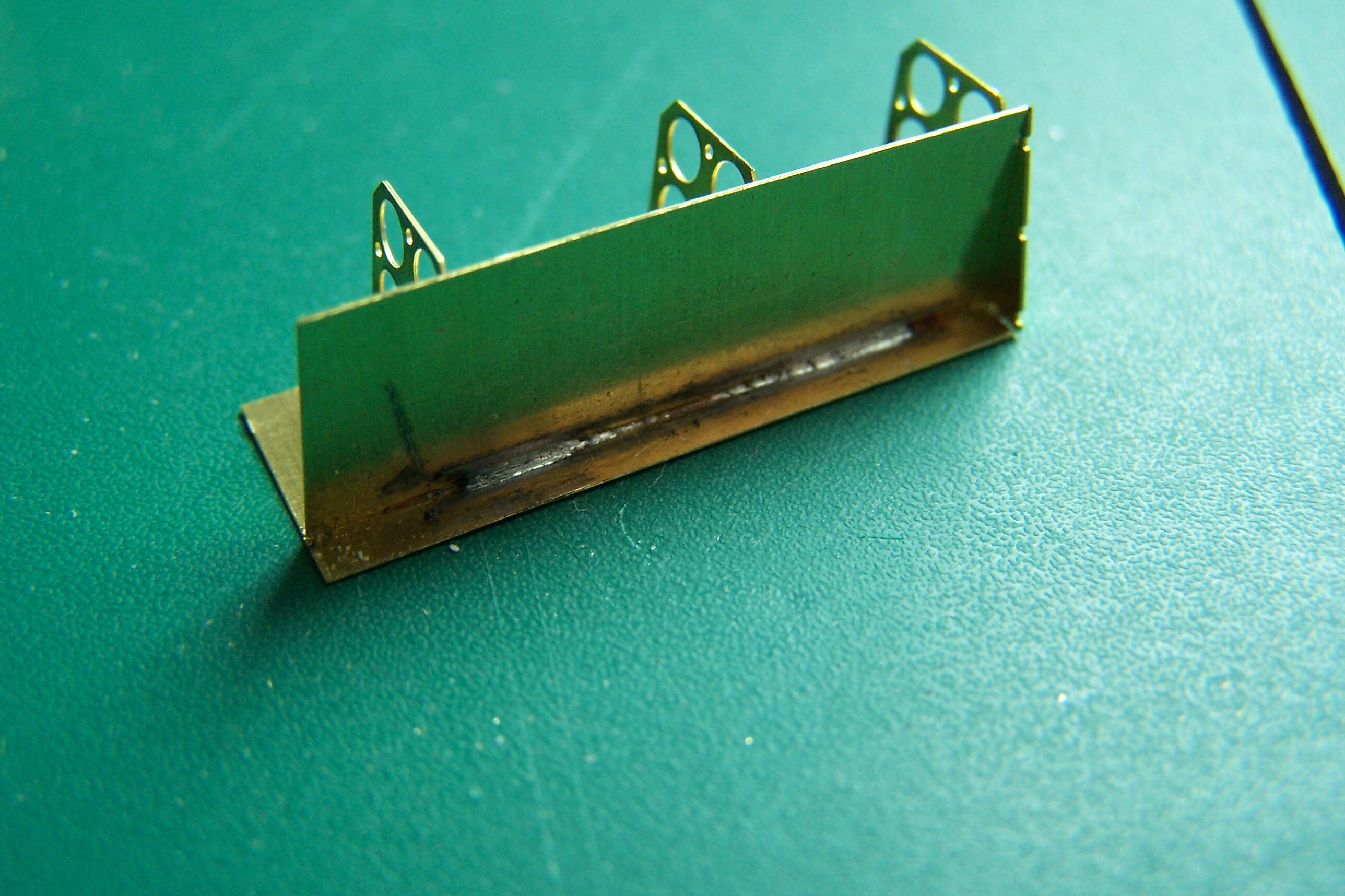

Soudure liquide Camping Gaz et graisse décapante achetée chez Castomuche. :mrgreen:

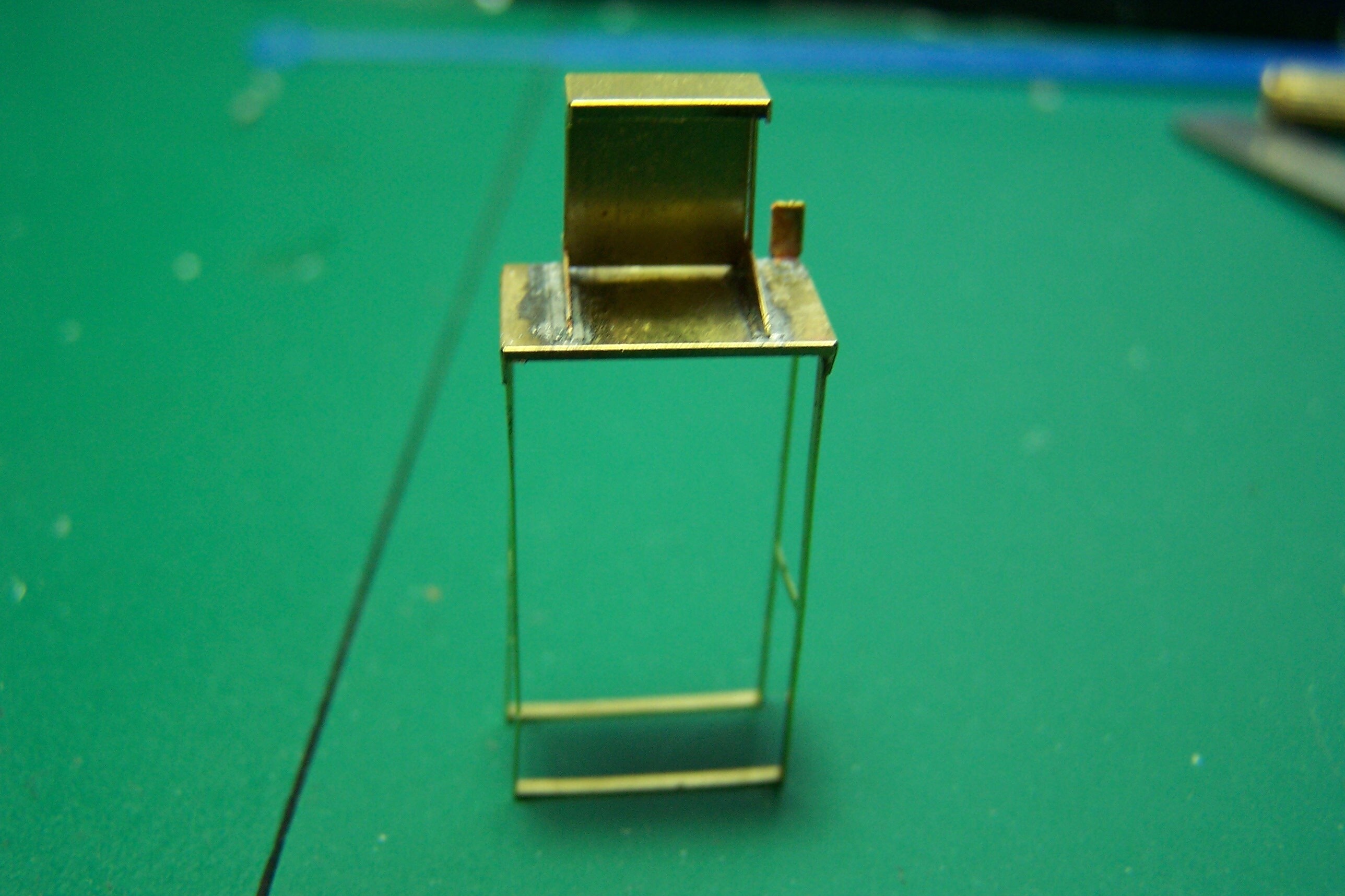

Il va falloir que je décolle les châssis des Umformer parce que je les ai inclus dans ma modélisation :désolé:


Pareil sans tout péter... :roll:


Les radio Dragon ne sont pas mal mais surdimensionnées 11,6mm pour 9,5mm. Elles ont été aussi modélisé je posterai les .jpg plus tard pasque j'en ai pas sous la main. :désolé:


Il faut s'appliquer pour ce montage parce qu'on ne voit que ça dans le poste de combat.

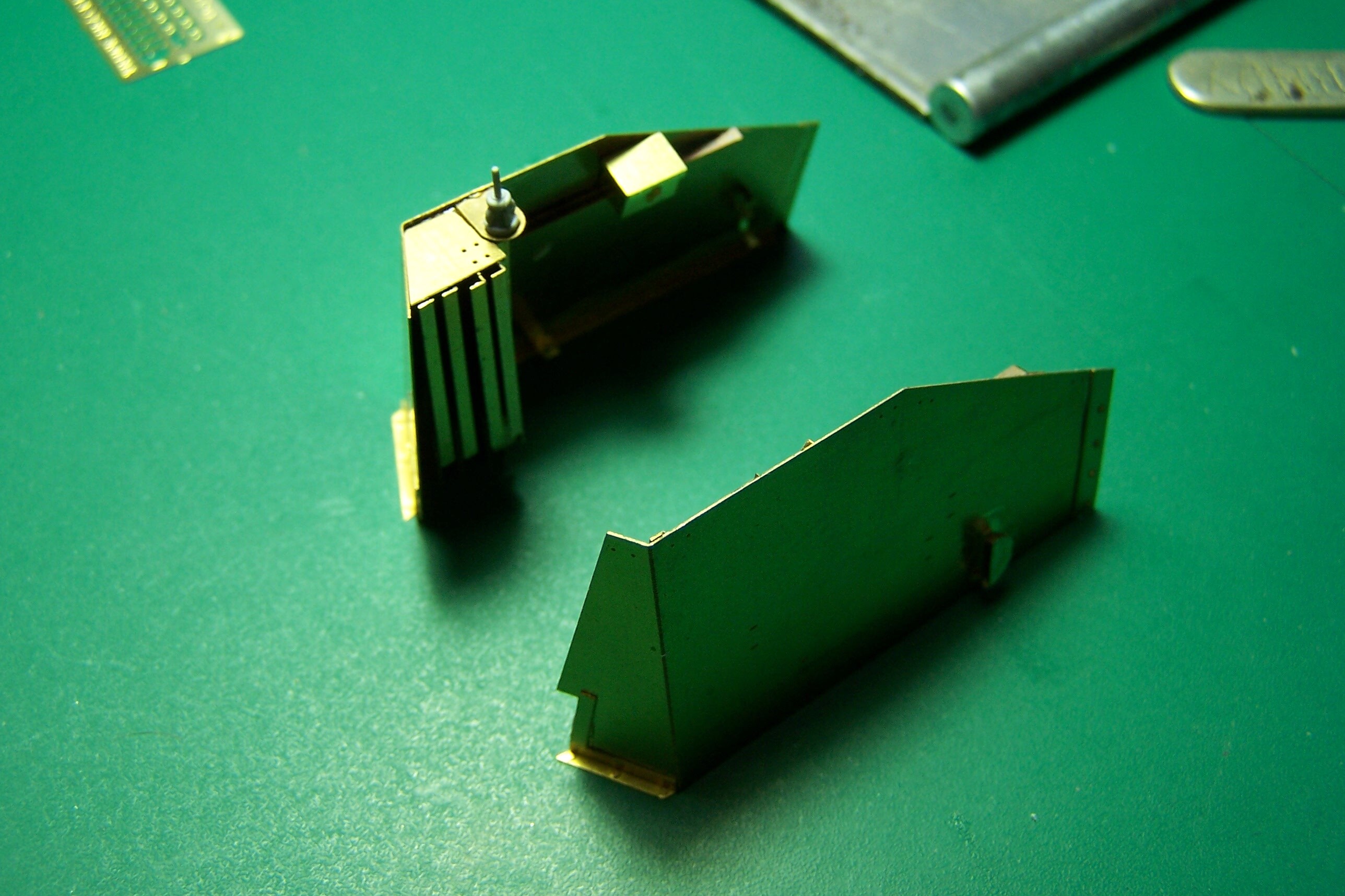

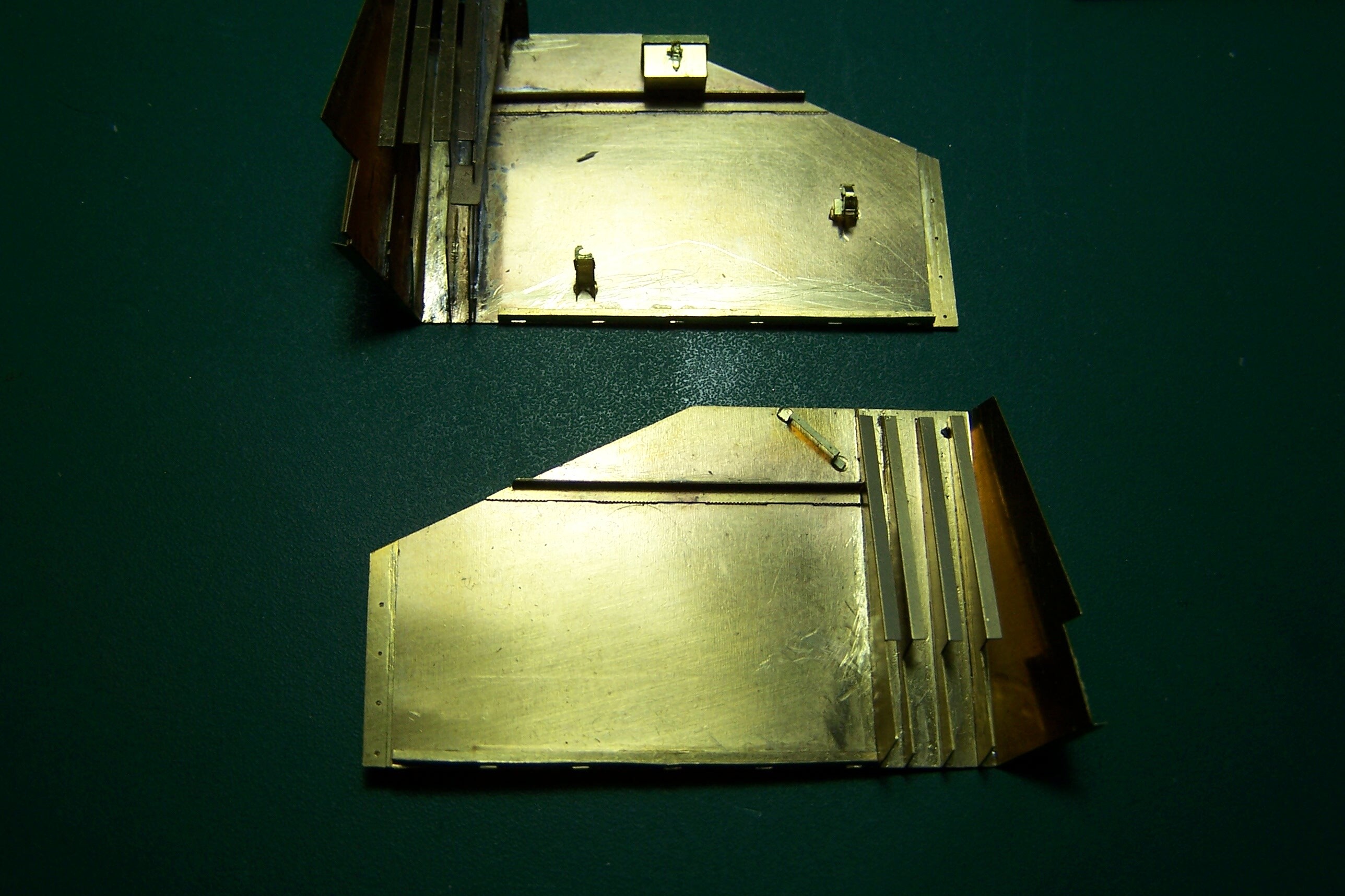

Les blindages latéraux, je pense que les pares éclats ne devraient pas dépasser autant, mais comme je n'ai pas de doc ça fera la rue... :désolé:




Pour changer je monte un peu de plastique, ça détend... :roll:



Le changement du plancher Dragon par le Voyager ça détend un peu moins :mrgreen:


J'ai utilisé de la cyano gel qui permet une mise en place où l'on peut faire glisser les panneaux avant prise définitive.


La suite bientôt

@+ :slts:
Un bon croquis vaut mieux qu'un long discours
Image Image
Avatar de l’utilisateur
Lomax
Adjudant chef
Adjudant chef
Messages : 1993
Inscription : dim. 18 janv. 2015 11:05
Localisation : Grenoble
A remercié : 701 fois
A été remercié : 875 fois

Warpaints Asso

Re: Sd.Kfz. 131 Marder II Dragon 1/35

Message par Lomax »

Aaaaaah, j'adore le Marder II ! Je pense que je le ferai un jour ! :good2:
Franz
Sous lieutenant
Sous lieutenant
Messages : 3973
Inscription : jeu. 15 janv. 2015 21:22
Localisation : Obernai
A remercié : 2771 fois
A été remercié : 2963 fois

Warpaints Asso

Re: Sd.Kfz. 131 Marder II Dragon 1/35

Message par Franz »

Si tu veux de la doc j'ai le Nuts and Bolts :clin:

Un très beau kit , de la PE et un maquettiste chevronné , ça va donner ! :super:

J'avais eu des soucis avec les lames pare-éclats à D . Ajustage à vérifier avec le bouclier du 7,5 avant toute chose .
Avatar de l’utilisateur
zebulon
Commandant
Commandant
Messages : 11255
Inscription : jeu. 15 janv. 2015 15:01
A remercié : 8439 fois
A été remercié : 6696 fois

Group Builds

Défis

Warpaints Asso

Re: Sd.Kfz. 131 Marder II Dragon 1/35

Message par zebulon »

ça démarre fort!!!

j'avais le même combis kit dragon-pe Voyager que j'avais revendu,peut-être à toi d'ailleurs? :think:
Fayz ce que veult!
Avatar de l’utilisateur
PéDéGé
Lieutenant
Lieutenant
Messages : 4627
Inscription : jeu. 15 janv. 2015 15:43
Localisation : Au pied du Pont du Gard le week end et au pays du rivet la semaine
A remercié : 2761 fois
A été remercié : 2939 fois

Warpaints Asso

Re: Sd.Kfz. 131 Marder II Dragon 1/35

Message par PéDéGé »

Je suis toujours autant ébahi par ta dextérité sur d'aussi petites pièces.
C'est impressionnant :ok:
C'est parce que la vitesse de la lumière est supérieure à celle du son que certains ont l'air brillant avant d'avoir l'air con.

Legalize intelligence

Avant de parler, assure toi que ce que tu vas dire est plus important que le silence.
bruno ginocchio
Capitaine
Capitaine
Messages : 6256
Inscription : mar. 17 nov. 2015 21:48
Localisation : vendée
A remercié : 5658 fois
A été remercié : 4865 fois

Group Builds

Défis

Warpaints Asso

Re: Sd.Kfz. 131 Marder II Dragon 1/35

Message par bruno ginocchio »

C'est encore parti pour de l'horlogerie made in Michel, :super: :super: .
Avatar de l’utilisateur
Maquet-Hist
Sous lieutenant
Sous lieutenant
Messages : 3072
Inscription : dim. 09 oct. 2016 22:26
Localisation : Lyon
A remercié : 949 fois
A été remercié : 1284 fois
Contact :

Défis

Warpaints Asso

Re: Sd.Kfz. 131 Marder II Dragon 1/35

Message par Maquet-Hist »

çà sent du grand Michel çà !
Jeff

StuG, y a que çà de vrai!


échanges : http://www.warpaints.net/viewtopic.php?f=35&t=11480
Panzerlab’
Caporal
Caporal
Messages : 250
Inscription : sam. 18 nov. 2023 13:03
A remercié : 87 fois
A été remercié : 147 fois

Warpaints Asso

Re: Sd.Kfz. 131 Marder II Dragon 1/35

Message par Panzerlab’ »

Un très bon début :D
Avatar de l’utilisateur
christophe 24
Lieutenant
Lieutenant
Messages : 4236
Inscription : ven. 16 janv. 2015 22:01
A remercié : 3832 fois
A été remercié : 2092 fois

Défis

Warpaints Asso

Re: Sd.Kfz. 131 Marder II Dragon 1/35

Message par christophe 24 »

gros montage !! : Bravo:
Allez Brive !!
Avatar de l’utilisateur
Castor
Adjudant
Adjudant
Messages : 1377
Inscription : ven. 14 juin 2019 07:24
Localisation : 44
A remercié : 703 fois
A été remercié : 877 fois

Warpaints Asso

Re: Sd.Kfz. 131 Marder II Dragon 1/35

Message par Castor »

Bonsoir,

Je t'ai envoyé un MP.
Hugues
Avatar de l’utilisateur
J-Feder-504
Major
Major
Messages : 2454
Inscription : jeu. 22 janv. 2015 11:19
Localisation : Normandie Maczuga
A remercié : 1597 fois
A été remercié : 1202 fois

Warpaints Asso

Re: Sd.Kfz. 131 Marder II Dragon 1/35

Message par J-Feder-504 »

22h46 De quoi faire des cauchemars !


Eric
Avatar de l’utilisateur
joel64
Commandant
Commandant
Messages : 11263
Inscription : dim. 17 avr. 2016 11:23
Localisation : pau
A remercié : 4487 fois
A été remercié : 7274 fois

Group Builds

Défis

Warpaints Asso

Re: Sd.Kfz. 131 Marder II Dragon 1/35

Message par joel64 »

Toujours aussi impressionnant de détails tes montages, je vais encore en prendre pleins les yeux :ghee:
Avatar de l’utilisateur
lampoule
Lieutenant
Lieutenant
Messages : 4803
Inscription : ven. 16 janv. 2015 11:52
Localisation : Paris
A remercié : 1614 fois
A été remercié : 3614 fois

Group Builds

Défis

Warpaints Asso

Re: Sd.Kfz. 131 Marder II Dragon 1/35

Message par lampoule »

Encore un montage de ouf, du grand Michel, je m'installe pour la suite :good2: :good2:

THierry
Avatar de l’utilisateur
hauptmann
Sous lieutenant
Sous lieutenant
Messages : 3224
Inscription : ven. 16 janv. 2015 11:29
Localisation : Villieu ( 01800)
A remercié : 1778 fois
A été remercié : 1089 fois

Warpaints Asso

Re: Sd.Kfz. 131 Marder II Dragon 1/35

Message par hauptmann »

Moi aussi je prends un siège !
A force de prendre les gens pour des imbéciles , il ne faut pas s'étonner qu'un jour ils le deviennent .
Avatar de l’utilisateur
Lostiznaos
Commandant
Commandant
Messages : 14561
Inscription : jeu. 15 janv. 2015 19:29
A remercié : 10100 fois
A été remercié : 9373 fois

Group Builds

Défis

Warpaints Asso

Re: Sd.Kfz. 131 Marder II Dragon 1/35

Message par Lostiznaos »

On sent l'homme qui aime et maîtrise la soudure! :hehe: :hehe:
Super boulot!
A+
Gilles(Lostiznaos)

On dira ce qu'on voudra, il faut admettre que l'histoire des blindés s'arrête à la fin des années 30...
Un rivet de perdu, c'est dix de retrouvés!
Avatar de l’utilisateur
calou
Major
Major
Messages : 2684
Inscription : jeu. 15 janv. 2015 17:52
Localisation : Saumur
A remercié : 2707 fois
A été remercié : 1633 fois

Warpaints Asso

Re: Sd.Kfz. 131 Marder II Dragon 1/35

Message par calou »

Ah oui !, ça promet !!! :super: :super: :super: :super: :ghee: :ghee:
Avatar de l’utilisateur
Panzart
Capitaine
Capitaine
Messages : 8062
Inscription : sam. 17 janv. 2015 09:24
Localisation : Paris/Sarlat
A remercié : 2788 fois
A été remercié : 4973 fois

Group Builds

Défis

Re: Sd.Kfz. 131 Marder II Dragon 1/35

Message par Panzart »

Salut les Painteux

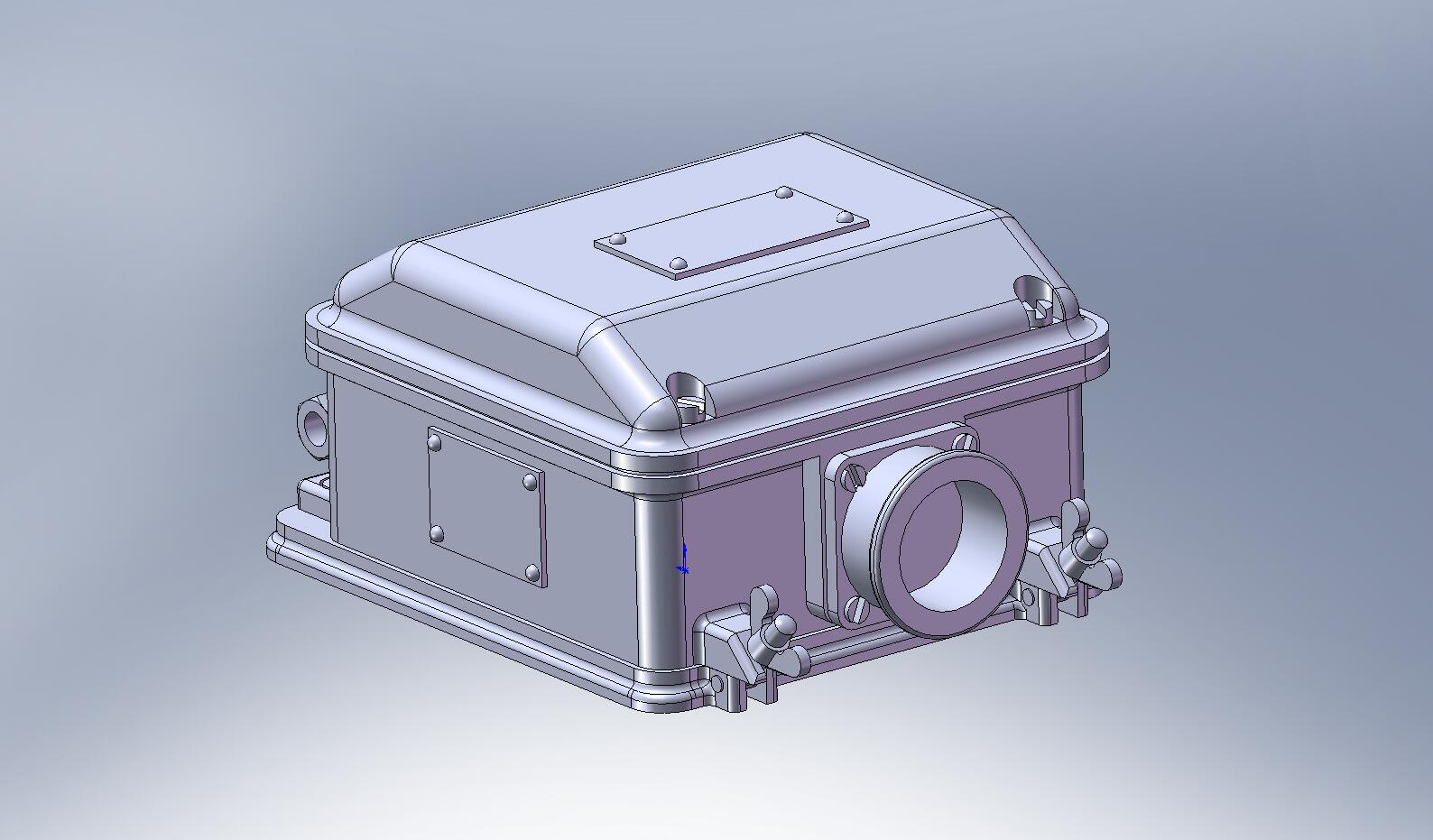

Suite avec les JPEG's promis. Il me reste à faire quelques modélisation pour l'ensemble radio.

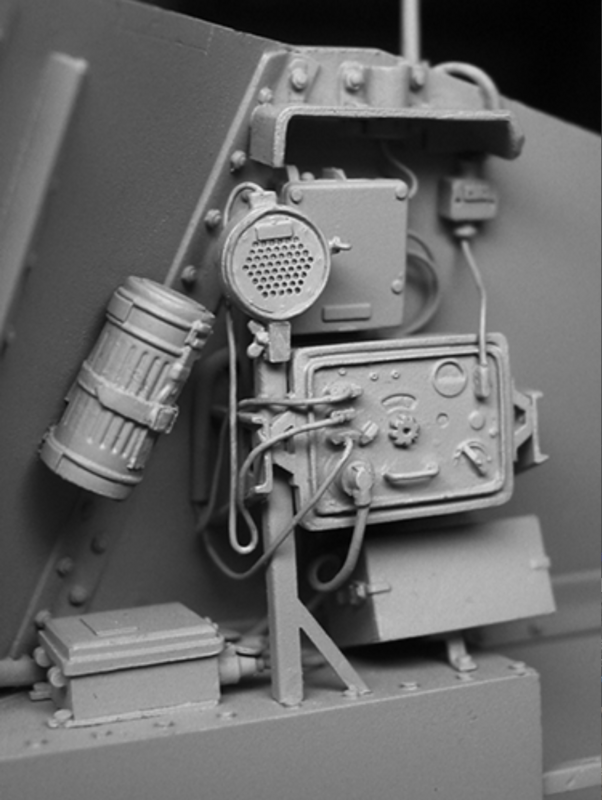

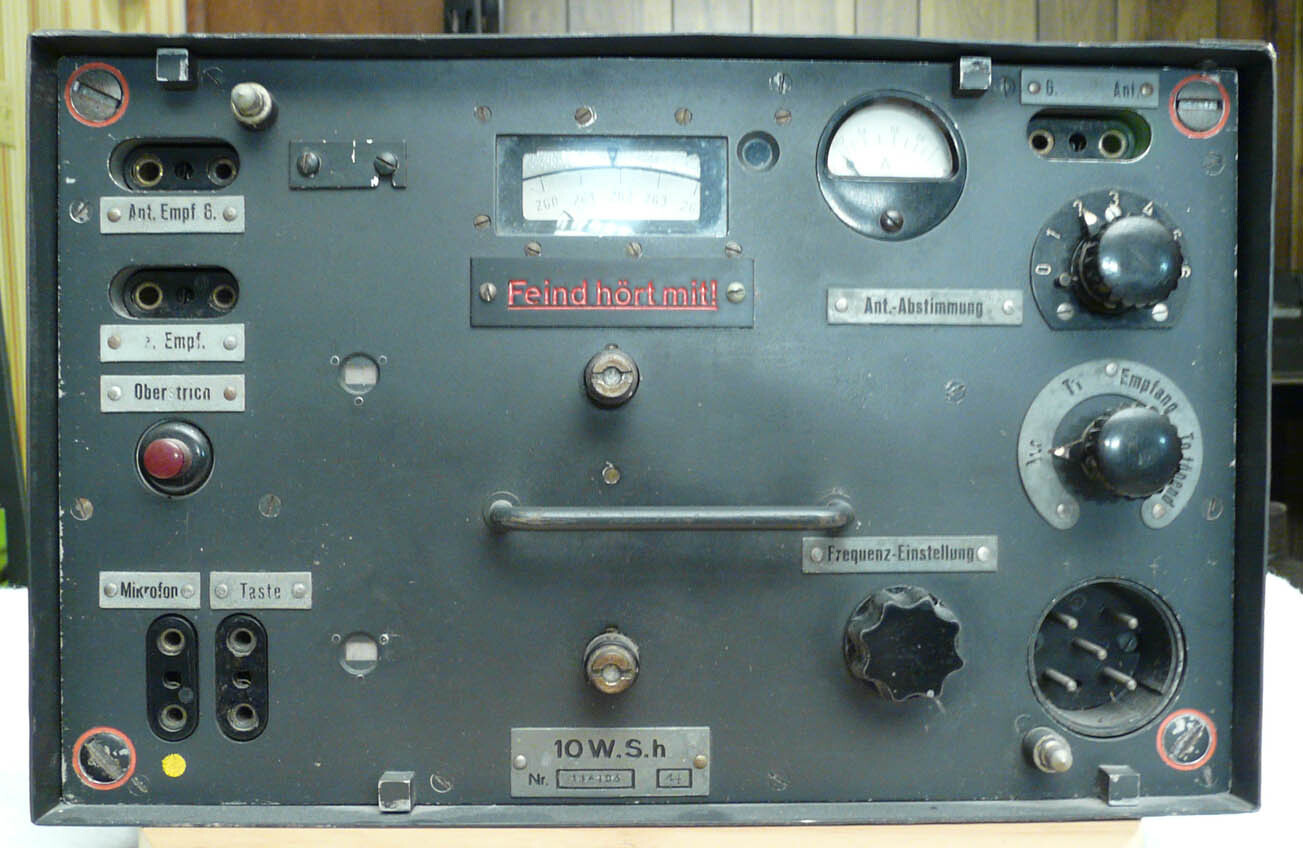

Le rack radio devra ressembler à ça avec tous ses cordons et boitiers. :ghee:


Valà pour les JPEG's

Continuation au plancher mis en place


Les poignées de levage des différents panneaux sont ajoutées un peu sportif quand même : crazy: Il va falloir revoir le guide du levier de vitesse et l'ajourer. :-(


La tappe pilote qui sera ouverte après la désertion de l'équipage. L'ensemble voyager est indispensable. :ghee:


La fente de vision côté gauche a été zappé par Dragon il faut la faire. :rain:



Il sera nécessaire de mastiquer l'avancée du compartiment moteur, cet ensemble est en trois morceaux et le qualité des ajustements en pâtis.


Et pis là aussi ça ne nuit pas.


Pour cette pièce que je pense être un filtre, il faut boucher le trou correspondant au montage de la pièce Dragon en laissant dépasser le bouchon qui servira à coller de support du cric.


Le changement des grilles d'aération moteur, prudence lors de la suppression des Dragon. Il faut que les nouvelles grilles se mettent en place pile poil si non le collage risque de poser des problèmes.



J'ai attaqué les caissons à munitions avec là aussi pas mal de soudures pour la solidité.

@+ :slts:
Un bon croquis vaut mieux qu'un long discours
Image Image
Avatar de l’utilisateur
Castor
Adjudant
Adjudant
Messages : 1377
Inscription : ven. 14 juin 2019 07:24
Localisation : 44
A remercié : 703 fois
A été remercié : 877 fois

Warpaints Asso

Re: Sd.Kfz. 131 Marder II Dragon 1/35

Message par Castor »

La vache, ça pique les yeux toutes ces modifs. C'est magnifique. :ghee:
Hugues
Franz
Sous lieutenant
Sous lieutenant
Messages : 3973
Inscription : jeu. 15 janv. 2015 21:22
Localisation : Obernai
A remercié : 2771 fois
A été remercié : 2963 fois

Warpaints Asso

Re: Sd.Kfz. 131 Marder II Dragon 1/35

Message par Franz »

Dragon a oublié le bouchon d'essence avec sa chainette , le cric a carrément été zappé . Voyager ne s'est intéressé ni à l'un ni à l'autre :mrgreen:

Egalement zappé le petit conduit de chauffage , à coté du filtre à air , du compartiment de combat :engu: , idem la petite trappe obturante à l'aération du moteur .

Te mets mon montage au cas ou !
http://warpaints.net/viewtopic.php?f=60&t=14153

Tes radios vont être top ! :super: :super: :super:
Panzerlab’
Caporal
Caporal
Messages : 250
Inscription : sam. 18 nov. 2023 13:03
A remercié : 87 fois
A été remercié : 147 fois

Warpaints Asso

Re: Sd.Kfz. 131 Marder II Dragon 1/35

Message par Panzerlab’ »

Oh my ….
Quel taf! Bravo
La radio avec le câblage me rapelle mon montage de stug ^^
Avatar de l’utilisateur
Herr Moreau
Caporal chef
Caporal chef
Messages : 400
Inscription : jeu. 16 juin 2016 18:26
A remercié : 339 fois
A été remercié : 200 fois

Re: Sd.Kfz. 131 Marder II Dragon 1/35

Message par Herr Moreau »

L'installation radio est superbe.
Ton montage promet de beaux moments de modélisme
stormshadow
Adjudant chef
Adjudant chef
Messages : 1779
Inscription : lun. 25 mai 2015 11:38
A remercié : 278 fois
A été remercié : 1436 fois

Re: Sd.Kfz. 131 Marder II Dragon 1/35

Message par stormshadow »

Génialement fait. Bravo
Stormshadow prod
Avatar de l’utilisateur
Lomax
Adjudant chef
Adjudant chef
Messages : 1993
Inscription : dim. 18 janv. 2015 11:05
Localisation : Grenoble
A remercié : 701 fois
A été remercié : 875 fois

Warpaints Asso

Re: Sd.Kfz. 131 Marder II Dragon 1/35

Message par Lomax »

Cette configuration avec deux radios, est-elle une version de commandement ? J'ai des photos montrant sans cette config et un montage d'un kit Dragon avec une version plus légère...





Et souvent sur les photos, le chef de bord avec les écouteurs se trouve à l’opposé de la radio... ? :think:
Avatar de l’utilisateur
Lomax
Adjudant chef
Adjudant chef
Messages : 1993
Inscription : dim. 18 janv. 2015 11:05
Localisation : Grenoble
A remercié : 701 fois
A été remercié : 875 fois

Warpaints Asso

Re: Sd.Kfz. 131 Marder II Dragon 1/35

Message par Lomax »

Le fameux Marder II "Kohlenklau", avec ses deux sous-officiers à bord, serait-il une version commandement ?



Avatar de l’utilisateur
Panzart
Capitaine
Capitaine
Messages : 8062
Inscription : sam. 17 janv. 2015 09:24
Localisation : Paris/Sarlat
A remercié : 2788 fois
A été remercié : 4973 fois

Group Builds

Défis

Re: Sd.Kfz. 131 Marder II Dragon 1/35

Message par Panzart »

Lomax a écrit :Cette configuration avec deux radios, est-elle une version de commandement ? J'ai des photos montrant sans cette config et un montage d'un kit Dragon avec une version plus légère...





Et souvent sur les photos, le chef de bord avec les écouteurs se trouve à l’opposé de la radio... ? :think:
Ce montage représente un Fuspresh.a qui devait être un début de production.



Je pense que Dragon s'est basé sur le modèle préservé en Suède qui doit être une fin de production avec émetteur 10W.S.e ou h et le récepteur Ukw.E.h



@+ :clin:
Un bon croquis vaut mieux qu'un long discours
Image Image
Avatar de l’utilisateur
Panzart
Capitaine
Capitaine
Messages : 8062
Inscription : sam. 17 janv. 2015 09:24
Localisation : Paris/Sarlat
A remercié : 2788 fois
A été remercié : 4973 fois

Group Builds

Défis

Re: Sd.Kfz. 131 Marder II Dragon 1/35

Message par Panzart »

Salut les P'tits Clous

Suite de ce montage avec las casiers à munitions et quelques autre bricoles.

L'ablation de la partie arrière de la plage moteur. Pas si simple qu'il y parait, il y a un décalage entre la partie droite et gauche de l'épaisseur de la partie à supprimer. :think: Il faut donc aussi raboter la partie gauche.


La pièce Voyager devra être modifiée mais on verra ça plus tard.


Montage des casiers à munitions pas si simple non plus si on veut un résultat impeccable.


Soudés au maximum




Le caisson central qui est le plus délicat à mettre en œuvre. Je l'ai démonté pour souder les entretoises intérieures parce qu'en insérant les renforts y'en a une qui ses fait la belle... :rain:


Cette photo pour vous montrer comment je procède. Collage avec une pointe de cyano à chaque extrémité de l'entretoise. Un filet de graisse décapante sur toute la longueur de la pièce, de part et d'autre c'est mieux. Un petit paillon de 2mm de fil d'étain de 0.5mm aux endroits stratégiques. et un coup de RSE, ou de fer à souder, sur une plaque de dispersion de chaleur et paf! :-)


En haut j'ai créé un court circuit involontaire avec le support du crayon carbone de mon RSE ce qui a fait fondre instantanément le laiton :cry: Réparé tant bien que mal, mais au final ça ne se verra pas trop. :désolé:


Il va falloir légèrement modifier le caisson central avec des pattes pour le rehausser un peu pour qu'il soit au même niveau que les autres.


Ajour de la plaque de séparation moteur/poste de combat



Avec une tite merdouille, mais là non plus ça ne se verra pas. :roll:


La position de cette plaque n'est pas claire sur la notice Dragon, je me suis basé sur ce qu'a fait Franz. :désolé:


Valà c'est tout pour l'instant. On s'absente une bonne quinzaine de jours, retour le 12-12.

@+ :slts:
Un bon croquis vaut mieux qu'un long discours
Image Image
